Audio pojačavač sa TDA7294 snage 70W

Autor | Petak, 21. Avgust 2009.Nema komentara

TDA 7294 je monolitno integrisano kolo (IC) namenjeno za izradu audio pojačavača snage u AB klasi na polju Hi-Fi uređaja (kučni audio pojačavač, integrisani audio pojačavač unutar zvučne kutije, TV visoke klase…). Zbog visokog opsega izlaznog napona i velikih strujnih mogučnosti može se koristiti u kombinaciji sa zvučnicima otpornosti 4Ω ili 8Ω . Sa ugrađenom MUTE/STAND-BY funkcijom koja unosi kašnjenje uključenja i prevremeno isključenje izlaza pri uključenju/isključenju napona napajanja pojačavača obezbeđen je rad bez snaznih zvučnih udara iz zvučnika.

Audio pojačavač sa TDA 7294

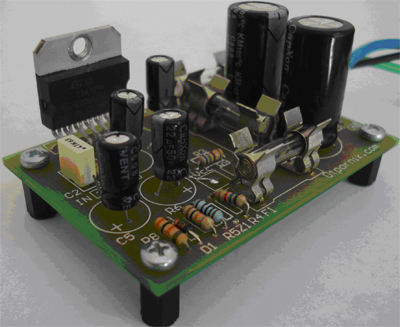

Slika 0 – Izgled gotovog uređaja

  • Veoma visok opseg napona napajanja (±40V)
  • DMOS stepen snage
  • Velika izlazna snaga
  • MUTE/STAND-BY funkcija
  • Veoma nizak stepen izobličenja
  • Veoma nisko brujanje
  • Zaštita od kratkog spoja
  • Automatsko isključenje pri pregrevanju

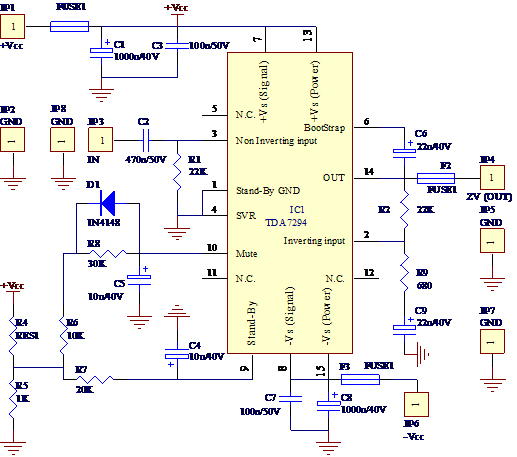

TDA 7294 šema

Slika 1 – Električna šema audio pojačavača sa TDA7294

Na slici 2. prikazan je raspored komponenta sa oznakama na štampanoj ploči. Električne veze na donjoj strani štampane ploče (bottom layer) audio pojačavača TDA7294 date su na slici 3.

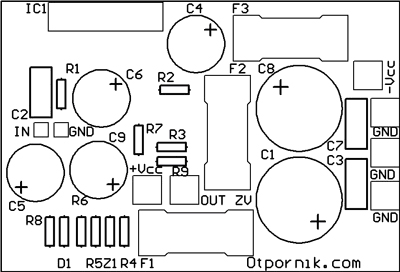

TDA 7294 raspored komponenata

Slika 2 – Raspored i oznake komponenata

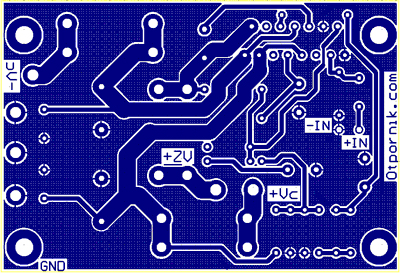

TDA 7294 električne veze na PCBu

Slika 3 – Električne veze na štampanoj ploči

Detaljnu specifikaciju uređaja možete preuzeti u sledećem dokumentu

  Audio pojačalo TDA7294 datasheet (unknown, 3,184 hits)

Za naručivanje uređaja obratite se redakciji.
