Drajver za pogon jednosmernog motora sa AT90S2313
U narednom projektu opisan je jednostavan drajver za pogon jednosmernih motor koji poseduje mogućnost promene smera obrtanja vratila jednosmernog motora, merenje i regulaciju brzine kao i softversko ugrađenu P regulaciju brzine obrtanja.

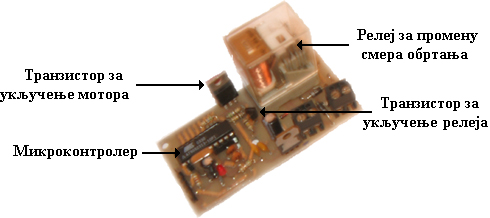

Realizovan drajvera za pogon jednosmernog motora koristi AVR mokrokontroler AT90S2313. Za promena smera obrtanja vratila koristi se relej. Dok PWM pobuda pogoni mosfet BUZ11. Mikrokontroler se koristi za regulaciju brzine obrtanja vratila na osnovu signala sa enkodera motora i upravlajčkih signala o zeljenoj brzini obrtanja od strane nadređenog mikrokontrolera.
U mikrokontroleru AT90Ѕ2313 upisan je program koji na osnovu ulaznih podataka generiše PWM. Pošto postoje dve fizičke linije, broj mogućih brzina je četiri. To znači da mikrokontroler programski stvara PWM sa četiri različita faktora ispune. Faktor ispune PWM-a se može menjati za svaku brzinu. Deo programa u mikrokontroleru reguliše brzinu obrtanja motora za zadatu brzinu sa nadređenog kontrolera. Regulator je jednostavan i proporcionalnog je tipa
u(kT)=u(kT-1) + K(VREF – VSTVARNA )
Smer obrtanja vratila se menja upravljačkim signalom od strane nadređenog mikrokontrolera.
Detaljan opis hardvera i softvera je opisam u dokumentu:
Drajver za DC motor sa AT90s2313 (210.4 KiB, 706 hits)
Sors kod se može preuzeti ovde:
Source kod za DC driver sa 90s2313 (5.9 KiB, 279 hits)
Projekat realizovala Maja Knežev.
